SG7050EBN是一款相位抖動只有65fs@156.25MHz (VCC=3.3 V ±0.165 V)的飛秒晶振。外部尺寸為7050，輸出LV-PECL，電源電壓2.5V或3.3V的有源晶振（石英晶體振蕩器）。SG7050EBN是由日本精工愛普生公司2014年批量投產的2輸出差分晶振（輸出相互之間極性相反的頻率信號的方式。這種方式可輸送高頻，并具有抗噪音強等特征。）。盡管標稱頻率在較高的100MHz ~ 175MHz頻段，為了實現飛秒級的相位抖動，SG7050EB選擇采用基波(用石英晶體單元的振動模式中的基本振蕩（一次）而產生的振蕩)起振并實現低相位抖動（時鐘的周期性抖動，是造成圖像抖動或數據傳送中誤碼等的原因之一）。 本商品應對100MHz至175MHz的頻率，相位抖動為65fs Typ.( LV-PECL差分輸出、156.25MHz起振及偏離頻率為12kHz至20MHz。)，實現了高標準規格，能夠滿足高端路由器等有線網絡設備及高速串行通信的參考時鐘的要求。

 近年，隨著各種網絡通信的大容量化及高速化的不斷進展，顧客越來越需要能夠在構建各種系統時更加保證可靠性能的參考時鐘。網絡設備對高標準參考時鐘的需求尤其突出，要求做為系統性能重要參數的相位抖動具備低抖動特征。 為此，愛普生自行開發了能以100MHz以上基波起振的高頻基波模式石英晶體單元※5，將其與低噪音設計的振蕩IC相組合，實現了具有65fs Typ.低相位抖動特征的LV-PECL差分輸出石英晶體振蕩器。

愛普生還 預定逐步推出應對HCSL、LVDS差分輸出的商品，充實產品線，以回應網絡設備對多種輸出形式的需求。而且，我們亦準備了外形尺寸為5032（5.0×3.2×1.0t(Typ.)mm）的小型商品，使顧客的設計更自由。

今后，愛普生仍將以獨創的石英精微加工技術，以及半導體技術為核心，發揮自身優勢提供元器件解決方案，為顧客的安全放心和舒適便利而盡力。

■SG7050EBN的特征

1. 低噪音與低抖動:
   本商品將能以100MHz以上基波起振的高頻基波模式石英晶體單元與噪音特性優越的振蕩IC相組合，實現了65fs Typ.的低相位抖動。

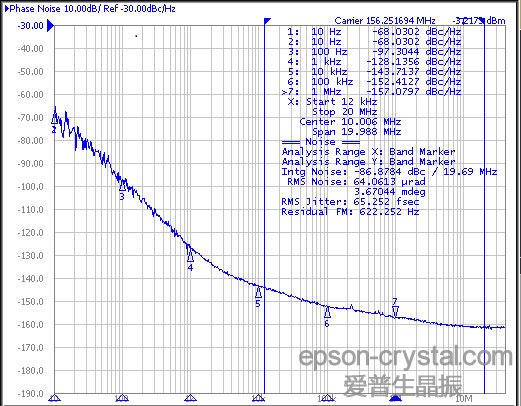

   相位噪音特性（起振頻率156.25MHz、電源電壓3.3V）



2. 頻率范圍:
   應對100MHz至175MHz的頻率范圍。

【SG7050EBN的主要規格】

【術語說明等】

• ＊5. 高頻基波模式（HFF，High-Frequency Fundamental）石英晶體單元:
  高頻基波模式石英晶體單元具有應用光刻加工技術只將其激勵部分加工成幾微米的反向臺結構。這種結構既能保證芯片強度的同時又能以基波起振高頻。這種石英晶體單元可以抑制周圍的高頻成分，因此能為高速、大容量通信的穩定性做貢獻。

【SG7050EBN替代】

愛普生晶振官方網站的來源信息顯示，SG7050EBN預計將于2020年6月停產。據EPSON差分晶振代理商南山電子市場部預測，愛普生官方新的替代型號可能在2021年上市。屆時，南山電子將會及時開放新飛秒晶振的樣品申請和選項支持工作。
