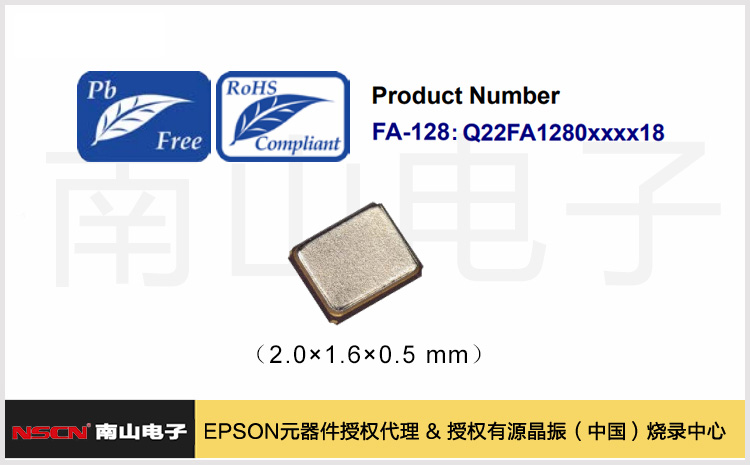

愛普生（EPSON）推出FA-128是一款主推無源晶體產品，目前已經在各種移動電話、藍牙、無線-局域網、ISM 頻段電臺廣播、MPU時鐘、光模塊測試設備等場景有著廣泛的應用。其標稱頻率范圍覆蓋19.2 MHz至54 MHz，全部工作在基頻，外部尺寸僅為2.0×1.6×0.5 mm，非常適合空間受限的應用場景。

助力智能家居安防套裝，保障射頻功能穩定運行

此次設計的智能家居套裝采用EFR32MG21無線模組，其中38.4MHz采用EPSON（愛普生）FA-128系列晶振Q22FA1280014700，保障產品射頻功能的穩定運行。EFR32MG21無線模組需要一個外部的時鐘源提供精準時鐘確保模塊正常工作，要求晶振的負載電容和頻偏都在滿足規格的范圍，振蕩頻率：38.4MHz，頻率誤差：±10ppm，負載電容6-12pF。Q22FA1280014700負載電容為8 Pf，振蕩頻率和頻率誤差均滿足產品要求。

Q22FA1280014700和EFR32MG21主控搭配使用，無需外部負載電容，在EFR32MG21內置一個可調電容庫，可以通過設置CTUNE寄存器的值來設置內部可調電容。其主要優勢如下：
1. 無需外接負載電容： Q22FA1280014700的負載電容可通過EFR32MG21內置可調電容庫調節匹配，無需外接負載電容。
2. 低頻率老化率： Q22FA1280014700具有較低的頻率老化率，頻率老化率為±1ppm/年，可以保證EFR32MG21無線模組更長的使用壽命。
3. 低功耗： Q22FA1280014700的驅動功率最高不超過100μW（RF參考），和有源晶振相比更容易實現模塊的低功耗要求。
4. 小封裝： Q22FA1280014700封裝大小僅2.0mm*1.6mm*0.5mm，可以節約無線模組的PCB布局空間，讓模組在空間設計上更加靈活。

應用于PAM4光模塊，滿足新型DSP需求

在PAM4光模塊中，隨著光模塊封裝尺寸越做越小，要求內部元器件的尺寸也必須盡量小。之前使用的晶振是156.25MHz有源晶振，但最新型的DSP為了進一步降低光模塊的成本，外置晶振由有源改成無源晶體。這里，我們推薦使用一款EPSON高性能的小封裝無源晶體FA-128。

我們來看看FA-128哪些主要參數可以滿足PAM4光模塊新DSP的需求：
• 首先是它的頻點范圍16MHz~54MHz，新DSP的參考晶體頻率時40MHz，因此是可以定制所需頻點；
• FA-128是全部工作在基頻，不是利用晶體諧波來獲取所需頻點，基頻工作的晶體具有優良的穩定性；
• 具有2016的小封裝特性，更加適合光模塊設計；
• 工作溫度范圍最大支持105℃，更適合密閉環境的光模塊設計需求。

另外，根據新DSP的需求，負載電容為8 pF，串聯電阻是60歐姆，FA-128針對該新DSP的對應物料是Q22FA12800094xx。特別強調一點，串聯電阻是建議增加的，可以用于調整FA-128的激勵功率，使得晶體工作更加穩定。
